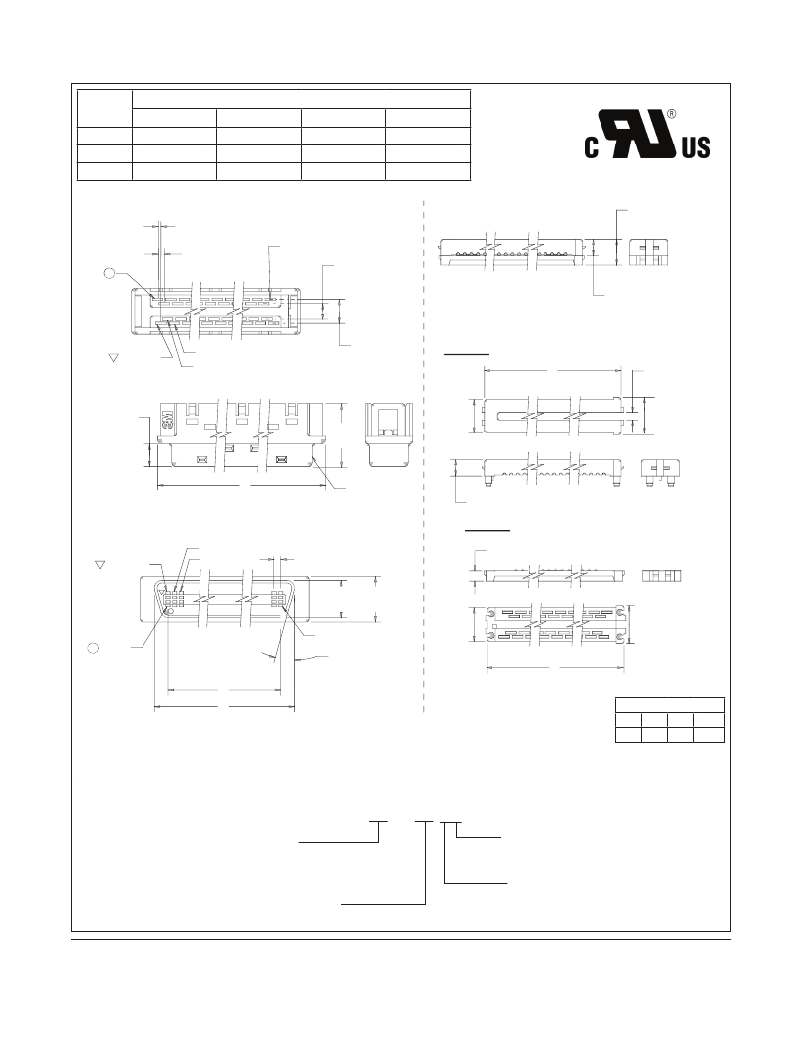

3M ? Mini D Ribbon (MDR) Connectors
.050" IDC Wiremount Plug - Shielded
101 Series
Contact
Quantity
A
B
Dimensions
C
D
14
26
50
.300 [ 7.62 ]
.600 [ 15.24 ]
1.200 [ 30.48 ]
.54 [ 13.8 ]
.84 [ 21.4 ]
1.44 [ 36.6 ]
.72 [ 18.2 ]
1.02 [ 25.8 ]
1.62 [41.1 ]
.58 [ 14.7 ]
.88 [ 22.4 ]
1.48 [ 37.6 ]
.025
[ 0.64 ]
Body (14, 26 and 50 positions)
Cover Assembly
.21
[ 5.2 ]
0 Position
(See Note 1)
.050
[ 1.27 ]
Last Position
.126
[ 3.20 ]
.13
[ 3.2 ]
Position 1
(See Note 2)
.18
[ 4.5 ]
Position 3
Position 2
.189
[ 4.80 ]
.50
[ 12.7 ]
Cover 1
.26
[ 6.6 ]
D
.06
[ 1.5 ]
.29
[ 7.4 ]
C
Body
.13 [ 3.20 ]
Cover 2
Position 1
Position 2
Position 3
.050
[ 1.27 ]
.30
[ 7.5 ]
.36
[ 9.1 ]
.08 [ 2.0 ]
Last Position
.26
[ 6.5 ]
.29
[ 7.3 ]
Position
(See Notes)
A
B
15 °
D
inch
[mm]
Tolerance Unless Noted
Notes:
1.Circle (0) position indicates #1 position in cable, when utilizing 0.025" pitch flat cable.
2.Triangle ( ) position indicates #2 position in cable, when utilizing 0.025" pitch flat cable.
Ordering Information
inch
.0 .00 0.00
±.1 ±.01 ±.005
[ ] Dimensions for
Reference Only
(See page 3 for other sizes and assembly tools.)
Contact Quantity:
(see Table)
101XX - 60X0EC
Wiping Interface Plating:
C = 30 μm [ 0.76 mm ] Min. Gold over Ni
Note: 100 pos = A0
IDC Plating:
Wire Accommodation:
0 = Black Cover: 28 AWG Stranded, 30 AWG Solid
1 = Gray Cover: 26 AWG Solid (Available in 68 Contact Only)
E = Gold Flash over Ni
(App E1 & C1 apply)
TS-0423-B
Sheet 2 of 3
3
Electronic Solutions Division
Interconnect Solutions
http://www.3Mconnector.com
3M is a trademark of 3M Company.
For technical, sales or ordering information call
800-225-5373
